一、適用范圍、使用條件及分類:
戶內支柱瓷絕緣子適用于式頻交流系統標稱電壓高于1000伏的變電所戶內配電裝置和戶內電器設備中作為導電部分的絕緣和支持。絕緣子安裝地點環境溫度為-40℃~+40℃。
戶內支柱瓷絕緣子不適用于表面凝露及足以降低絕緣子性能的條件下。
戶內支柱瓷絕緣子按膠裝方式,分為戶內外膠裝、戶內內膠裝、戶內聯合膠裝三種。
二、技術標準:
戶內支柱瓷絕緣子嚴格按照gb8287.1《高壓支柱瓷絕緣子技術條件》生產。

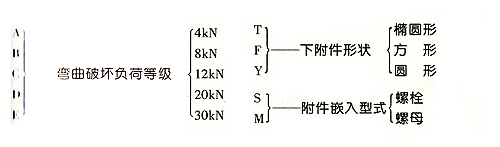

三、型號說明:
z-戶內外膠裝支柱瓷絕緣子
zn-戶內內膠裝支柱瓷絕緣子
zl-戶內聯合膠裝支柱瓷絕緣子
—破折號后數字表示電壓等級,kv
斜線下數字表示彎曲破壞負荷,kn
四、電氣性能

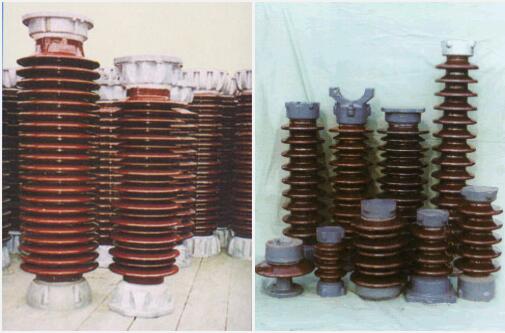

戶外支柱絕緣子
一、適用范圍、使用條件及分類:
戶外棒形支柱瓷絕緣子適用于工頻交流系統標稱電壓35~750kv變電、配電裝置和電站電氣設備中作為導電部分的絕緣和支持。絕緣子安裝地點海拔不超過1000m,周圍環境溫度為-40℃~+40℃。
按使用環境大氣的清潔程度,絕緣子分普通型、耐污型和耐重污型三種。
按支持的電氣設備不同,分為母線及隔離開關支柱 、阻波器支柱和空心電抗器支柱三種。
二、結構特點:
絕緣子由瓷件與上 、下金屬附件用水泥膠合劑膠裝而成。瓷件表面上棕釉,或根據用戶要求的顏色上釉。
金屬附件表面熱鍍鋅,330kv及以上用于支持母線的絕緣子,其頂部設有均壓環。

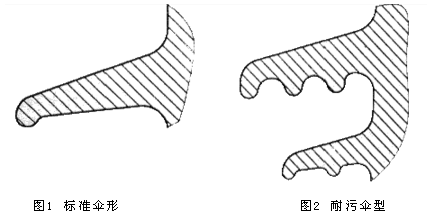

普通型絕緣子采用標準傘形(見圖1)。耐污型、耐重污型絕緣子采用經人工污穢試驗優選的大小傘相間 、傘下帶棱的傘形( 見圖2 )。由于小傘處于大傘的保護之下不易受污染,且大傘間間距較大 ,改善了傘間放電特性,因而提高了絕緣子的耐污性能,并有利于帶電水沖洗。
耐重污型絕緣子適于0.08~0.25mg/㎝2鹽密條件下使用。
三、技術標準:
絕緣子嚴格按照iec168《標稱電壓高于1000伏的系統用戶內和戶外瓷或玻璃支柱絕緣子的試驗》、gb8287.1《高壓支柱瓷絕緣子技術條件》和gb12744《耐污型戶外棒形支柱瓷絕緣子》等標準生產。
四、電氣性能:
*產品此項參數靠iec標準,高于gb311.1-1997的要求。
五、支柱絕緣子特點:
1、支柱絕緣子符合或超過國家、國際有關標準
支柱絕緣子均符合gb8287.1 《高壓支柱瓷絕緣子技術條件》和gb12744,《耐污型戶外棒形支柱瓷絕緣子》的規定,也符合國際標準iec168《標稱電壓高于1000伏的系統用戶內和戶外瓷或玻璃支柱絕緣子的試驗 》及iec出版物 815《絕緣子在污穢條件下的選用導則》的規定。
2、絕緣子機械強度高、分散性小,運行安全可靠
3、絕緣子低溫機械性能好
為檢驗產品的低溫機械性能,在松遼水利委員會的水科所低溫試驗室模擬室外冬季溫度的變化,對zsw1-110/4 型絕緣子進行冷凍試驗。經過幾次溫度循環后,在低溫下將試晶做彎曲破壞試驗。試驗結果證明絕緣子在-40℃條件下彎曲破壞強度與室溫相比無明顯變化。
4、耐污性能優良
絕緣子的耐污穢性能主要取決于產品的結構及傘裙的造型。該方面做了大量的工作。通過設計優選、人工污穢試驗優選和自然污穢試驗優選,最后確定了大小傘相間、傘下帶棱的絕緣子傘裙。用該傘裙研制的額定電壓126kv、252kv 彎曲破壞負荷不小于 12kv、爬電比距25mm/kv的絕緣子,在 0.12mg/㎝2等值鹽密下,可長期耐受最高運行相電壓,即絕緣子iii級的爬電距離 ,可耐受iv級等值鹽密污穢。額定電壓550kv爬電比距為25mm/kv的絕緣子可在0.06mg/㎝2 等值鹽密下長期運行。絕緣子的耐污水平在國內領先,它耐受等值鹽密值高出同樣爬距、等徑傘裙同類產品的三分之一。經東北電力試驗研究院對絕緣了進行人工污穢耐受電壓試驗結果表明,爬電比距31mm/kv的絕緣子耐受最高值鹽密為0.25mg/㎝2。
5、耐地震水平高
額定電壓252kv、550kv絕緣子,在北京水利水電科學研究院進行了烈度9級的抗地震性能試驗,結果試品完好無損。
6、無線電干擾低
額定電壓550kv的絕緣子,在1.1倍最高運行相電壓下,產生無線電干擾不大于500μv,晴天夜晚無可見電暈,可見電暈電壓高達450kv。

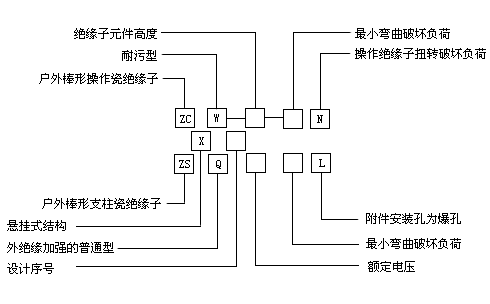

六、型號說明:
